Vòng bi trục máy in

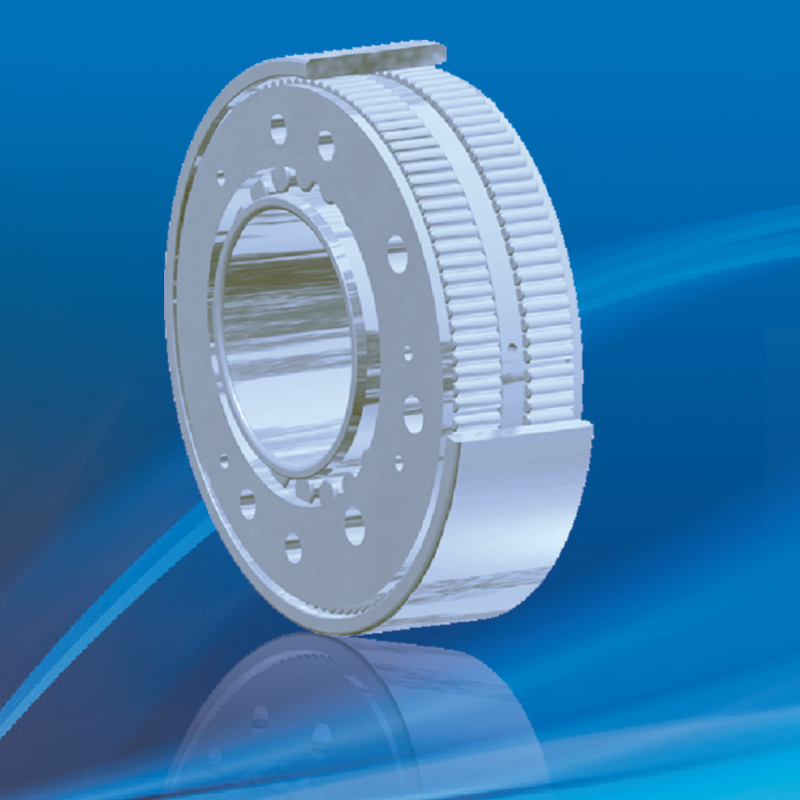

VÒNG BI TRỤC MÁY IN

Là một loại vòng bi lăn siêu chính xác, vòng bi trục máy in được thiết kế với thiết bị phân tán tải, nhằm đáp ứng yêu cầu vận hành.

Đặc điểm cấu trúc của vòng bi trục máy in

Các bộ phận vòng bi trục máy in loại mới được cấu thành từ các vòng bi lăn siêu chính xác lắp ghép theo trục cùng các ống lót đồng tâm, lệch tâm, mặt bích và các thành phần cơ khí khác. Bộ phận này có thể thực hiện chức năng kết hợp của các thành phần, giúp việc lắp đặt dễ dàng hơn và nâng cao hiệu suất của trục máy in.

Các loại cấu trúc vòng bi

  1. Theo số lớp của các vòng bi lắp đặt theo bán kính:
    • Vòng bi một lớp
    • Vòng bi hai lớp
    • Vòng bi ba lớp
  2. Theo số trục lệch tâm của vòng bi:
    • Vòng bi có trục lệch tâm đơn
    • Vòng bi có trục lệch tâm kép
  3. Theo loại vòng bi bên trong và bên ngoài:
    • Tổ hợp vòng bi côn kép & vòng bi kim
    • Tổ hợp vòng bi côn kép & vòng bi côn kép
    • Vòng bi con lăn trụ 2 (hoặc nhiều) dãy con lăn với vòng trong lỗ côn & vòng bi con lăn trụ 2 (hoặc nhiều) dãy con lăn
    • Vòng bi con lăn trụ 2 (hoặc nhiều) dãy con lăn với vòng trong lỗ côn & vòng bi kim một hoặc hai (hoặc nhiều) dãy con lăn

Cấp chính xác

    • Cấp chính xác P4 và P2.

Khe hở

Thông qua việc điều chỉnh khe hở, các vòng bi côn kép có thể đạt được độ chính xác tối ưu, từ đó thực hiện chức năng kết hợp của hai loại vòng bi, tức là vòng bi con lăn trụ và vòng bi chặn. Khi lắp đặt, các vòng bi có vòng trong lỗ côn, nhờ sự dịch chuyển theo trục của lỗ côn, có thể tạo ra sự điều chỉnh khe hở hướng kính để đạt được độ chính xác tối ưu.

HRB có thể sản xuất các vòng bi trục máy in có độ chính xác cao với vòng trong lỗ côn tỷ lệ 1:12 hoặc 1:30.

Trong máy in, vòng bi trục chủ yếu được lắp đặt ở hai bên của trục đĩa, của trục in hoặc của trục cao su.

Dựa trên yêu cầu của khách hàng, HRB có thể sản xuất vòng bi trục máy in với các kích thước và cấu trúc khác nhau.
