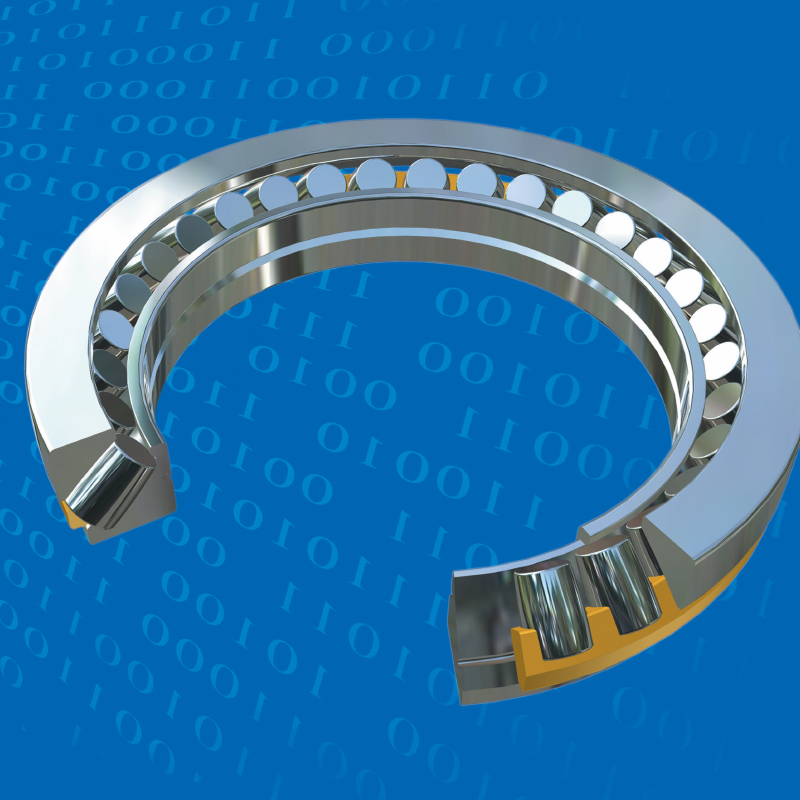

VÒNG BI TANG TRỐNG CHẶN
Đặc điểm
Các con lăn trong loại vòng bi này có hình dạng tang trống. Rãnh lăn hình cầu của ca tiếp xúc vỏ cung cấp chức năng tự căn chỉnh, cho phép trục có thể lệch góc một cách nhất định. Vòng bi tang trống chặn có khả năng chịu được tải trọng dọc trục nặng cùng với tải trọng bán kính hạn chế (tải trọng bán kính không được vượt quá 55% của tải trọng dọc trục). Do đó, loại vòng bi này được ứng dụng trong các máy phát điện thủy điện, động cơ thẳng đứng, trục đẩy tàu thủy, cần cẩu gác ngoài, máy ép nén và nhiều ứng dụng khác.
Nhìn chung, các vòng bi này chỉ phù hợp với tốc độ thấp đến trung bình.
Thông thường, việc bôi trơn bằng dầu là cần thiết đối với vòng bi tang trống chặn.
Kích thước đường bao
Kích thước đường bao của các vòng bi liệt kê tuân thủ theo tiêu chuẩn GB/T 5859.
Dung Sai
Dung sai của các vòng bi liệt kê được thực hiện theo tiêu chuẩn JB/T 7750.
Khuyến nghị dung sai lắp ghép
Để đảm bảo hiệu suất hoạt động tối ưu của vòng bi, khách hàng cần áp dụng dung sai phù hợp khi lắp đặt. Các giá trị cụ thể có thể tham khảo trong các bảng dưới đây.
Table 1 Recommended fits for shafts
Spherical roller thrust bearings with tolerance classes normal and 6
| Conditions |
Shaft diameter mm |
Shaft tolerance
zone |
Remarks |
| over |
incl |
|
|
all sizes |
js6 |
h6 is available as well |
| Combined load |
Stationary shaft washer load |
all sizes |
js6 |
—- |
| Rotating shaft washer load or loading in indeterminate direction |
|
200 |
k6 |
js6, k6, m6 are available instead of k6, m6, n6 respectively |
| 200 |
400 |
m6 |
| 400 |
|
n6 |
