VÒNG BI CÔN CHẶN

          Vòng bi con lăn chặn bao gồm vòng bi đũa chặn, vòng bi tan trống chặn, vòng bi con lăn côn chặn. Tất cả các vòng bi đó đều được cấu thành từ các thớt tỳ lên trục, thớt tỳ lên ổ đỡ, và cụm con lăn kết hợp vòng cách và thuộc loại vòng bi có thể tách rời từng bộ phận trên. Do lý do ban đầu của cấu trúc, các vòng bi này thường được sử dụng trong các điều kiện làm việc có kích thước lớn hơn, tốc độ thấp hơn và tải trọng nặng hơn.

• • Phần tử lăn của vòng bi đũa chặn là con lăn hình trụ, có khả năng chịu tải lớn hơn nhiều so với vòng bi cầu chặn và chịu tải trọng dọc trục tốt hơn nhiều. Tuy nhiên, khi con lăn lăn, hiện tượng trượt xảy ra do tốc độ tuyến tính khác nhau ở cả hai đầu con lăn. Do đó, tốc độ giới hạn của loại vòng bi này thấp hơn tốc độ giới hạn của vòng bi cầu chặn.
  • Phần tử lăn của vòng bi tang trống chặn là con lăn hình tang trống được chia thành con lăn đối xứng và con lăn không đối xứng. Do bề mặt hình cầu của rãnh lăn, loại vòng bi này có đặc tính tự căn chỉnh (khả năng tự lựa). Loại vòng bi này có khả năng chịu tải trọng dọc trục lớn và cũng có thể chịu được một số tải trọng hướng kính.

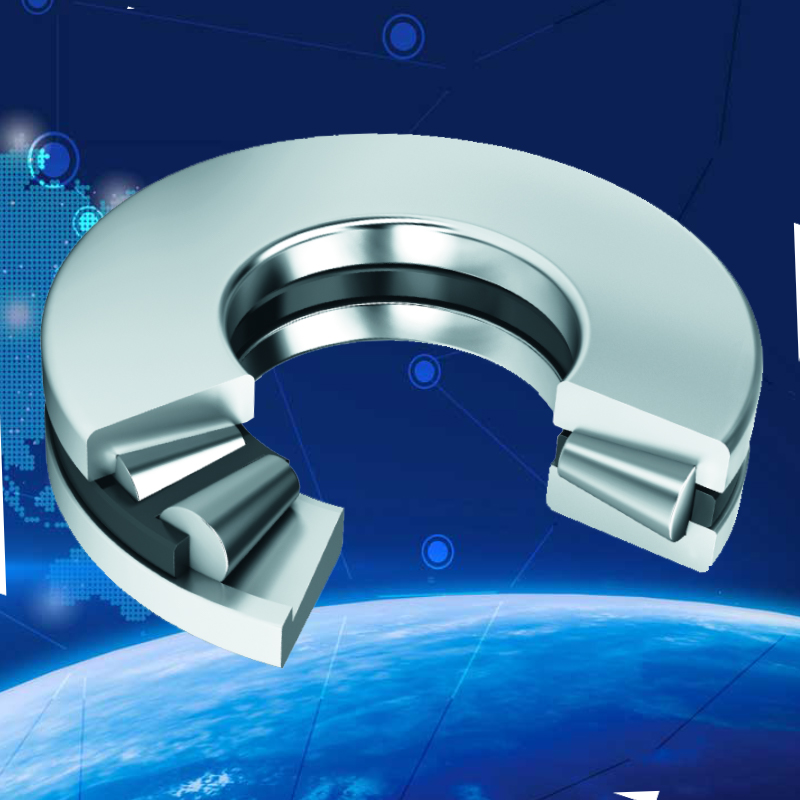

  • Phần tử lăn của vòng bi côn chặn là con lăn hình côn, có khả năng chịu tải trọng dọc trục lớn. So với vòng bi đũa chặn, nó có khả năng chịu lực lớn hơn và trượt tương đối ít hơn, nhưng có tốc độ giới hạn thấp hơn.
