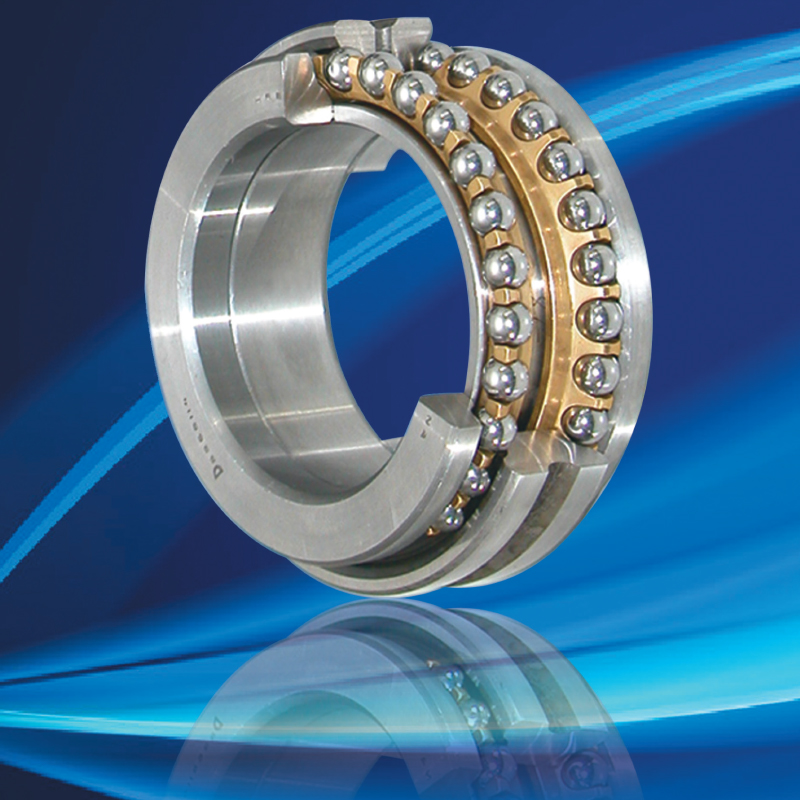

Vòng bi cầu tiếp xúc góc chặn hai hướng

  • Ứng dụng chính: Vít, trục chính của máy công cụ, v.v.
  • Đặc điểm chung: Khả năng chịu lực trục mạnh mẽ và độ cứng cao； Độ chính xác gia công cao, có thể làm việc ở tốc độ cao hơn； Đặc điểm của ổ bi tiếp xúc góc đẩy hai chiều là chúng có thể chịu được tải trọng kết hợp hướng kính và hướng trục cùng một lúc, hạn chế sự dịch chuyển dọc trục của cả hai phía trục.

VÒNG BI CẦU TIẾP XÚC GÓC CHẶN HAI HƯỚNG

Cấu trúc và đặc điểm

Vòng bi cầu tiếp xúc góc chặn hai hướng là vòng bi có độ chính xác cao được thiết kế chuyên dụng cho trục chính máy công cụ, có thể chịu được tải trọng dọc trục theo hai hướng. So với vòng bi cầu chặn series 511, bi lắp ráp trong vòng bi có đường kính nhỏ, số lượng bi lớn và góc tiếp xúc 60°. Do đó, ảnh hưởng của lực ly tâm giảm, khả năng chống quay tốc độ cao tốt hơn, độ cứng lớn, vòng bi series 234400 và series 234900 tương ứng, và vòng bi đũa hai dãy series NN3000K và series NNU4900K có kích thước đường kính trong và ngoài giống nhau, chịu được tải trọng dọc trục.

Kích thước

Kích thước cơ bản của vòng bi cầu tiếp xúc góc chặn hai hướng tuân thủ theo tiêu chuẩn của JB/6362.

Cấp dung sai

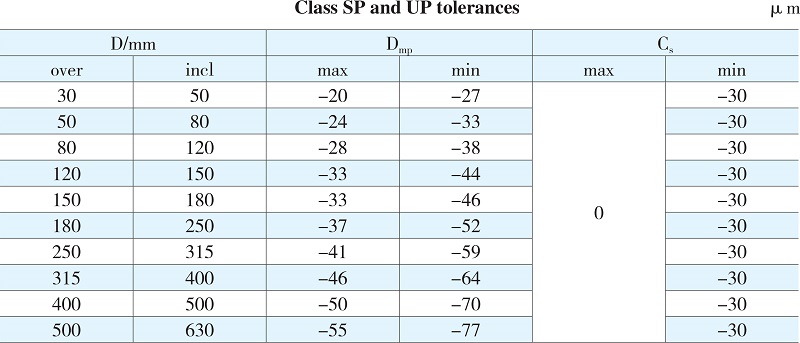

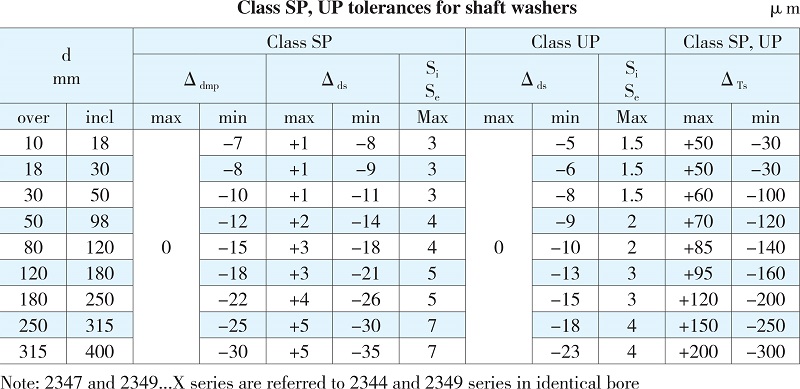

Vòng bi cầu tiếp xúc góc chặn hai hướng HRB được cung cấp theo dung sai cấp SP và cũng có thể cung cấp theo yêu cầu với dung sai lên đến cấp UP.



Vòng cách

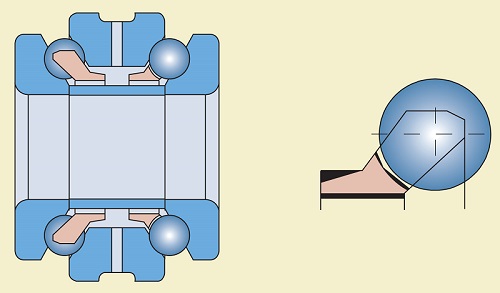

Vòng cách được làm bằng đồng, và cấu trúc với BM1 sau khi được cải tiến cho thiết kế truyền thống của cấu trúc vòng cách, vì kích thước vòng cách ở giữa, không gian bôi trơn được tăng lên và hợp kim đồng đặc biệt được sử dụng làm vật liệu vật liệu, diện tích ma sát của vòng cách được giảm xuống, vì vậy tốc độ quay cho phép được tăng 50%.

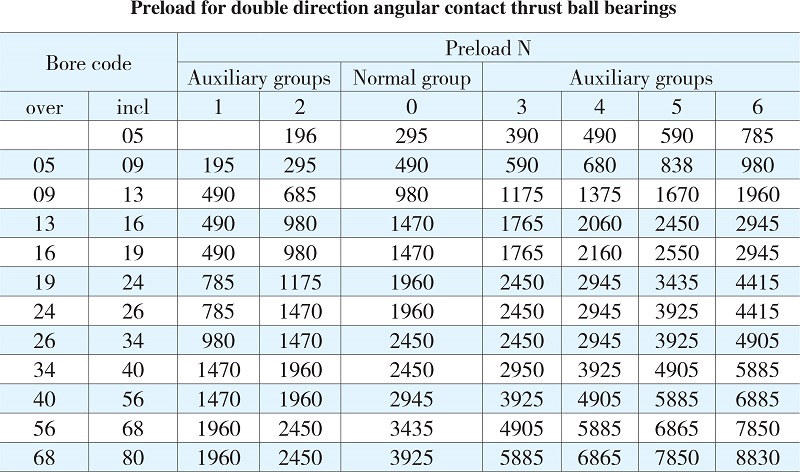

Tải trước

Tải trước của vòng bi cầu tiếp xúc góc chặn hai hướng được xác định bằng dung sai miếng đệm giữa hai thớt tỳ lên trục. Góc tiếp xúc của vòng bi cầu tiếp xúc góc chặn hai hướng là 60o, do đó có thể dẫn hướng con lăn một cách đáng tin cậy khi chạy ở tốc độ cao. Việc sử dụng vòng bi cầu tiếp xúc góc chặn hai hướng có thể đạt được tốc độ cao hơn đáng kể so với việc sử dụng vòng bi cầu chặn tương ứng.

Kích thước lắp đặt

Vòng bi chỉ được phép lắp với vai trục và vai vỏ và không được kẹt bởi vát của trục và vỏ. Do đó, bán kính vát tối đa của ramax phải nhỏ hơn vát tương ứng của vòng bi cầu tiếp xúc góc chặn hai hướng tối thiểu rsmin, vai trục hoặc vỏ phải đủ cao để đáp ứng vát tối đa trong trường hợp cũng có thể có diện tích đỡ đủ, bảng liệt kê kích thước ramax bán kính vát và đường kính của vai trục đỡ được khuyến nghị để phối hợp với sơ đồ trục.

Khuyến nghị lắp đặt phù hợp

Phụ kiện lắp trục-vòng đệm là phụ kiện chuyển tiếp, tức là không chặt cũng không lỏng (lắp trung gian), trong khi đó, phụ kiện lắp vòng đệm-vỏ có thể di chuyển (lắp lỏng).
Để đạt được lắp lỏng, dung sai đường kính ngoài của vòng bi cầu tiếp xúc góc chặn hai hướng sẽ được ghép với vòng bi đũa hai dãy có cùng kích thước trong lỗ vỏ phải là f6.
