Vòng bi cầu chuyển động tuyến tính

Đặc điểm

Vòng bi chuyển động tuyến tính được cấu tạo từ vòng ngoài có ống lót và bộ lắp ráp khung chứa nhiều hàng bi.

Những vòng bi này có thể thực hiện chuyển động tịnh tiến trên trục theo hướng trục.

Chúng được thiết kế chuyên biệt với nhiều hàng bi, có mô-men ma sát thấp, trọng lượng nhẹ, di chuyển linh hoạt và tuổi thọ cao.

Thiết kế vòng bi này mang lại lợi ích về chi phí thấp, bảo trì đơn giản và khả năng thay thế tiện lợi cho người dùng.

Đặc điểm cấu trúc

• • LB TN (ZX-): Vòng bi loại thông thường với dung sai thông thường theo tiêu chuẩn P và dung sai độ chính xác theo tiêu chuẩn T.

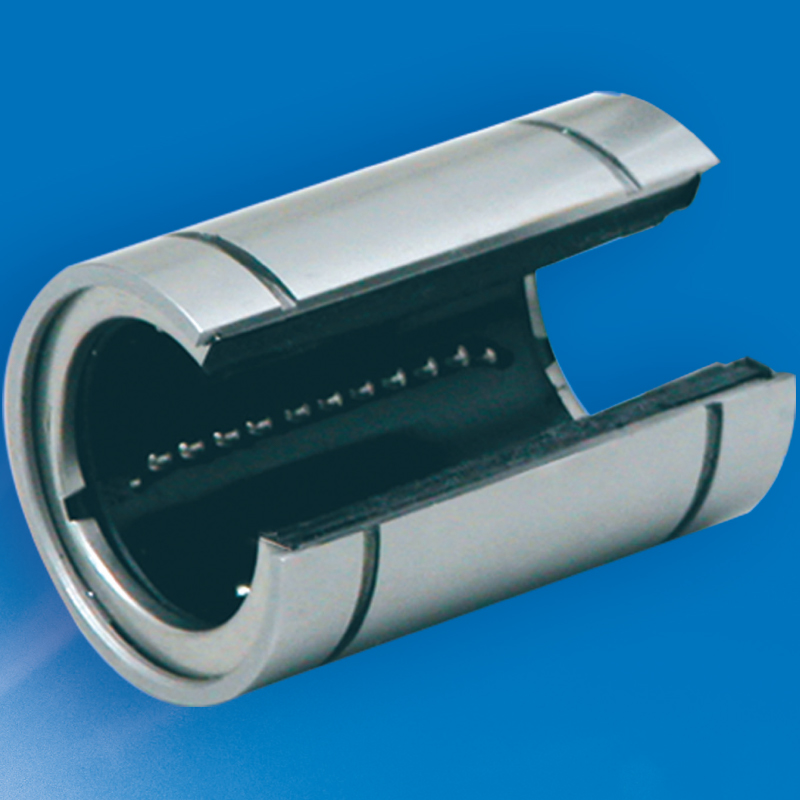

  • LB AJTN (ZX-t): Vòng bi có phần cắt theo hướng trục trên vòng ngoài có ống lót, cho phép điều chỉnh khe hở bán kính.
  • LB OPTN (ZX-k): Vòng bi có phần cắt theo hình cung trên vòng ngoài có ống lót, có thể được lắp lên trục bằng cách sử dụng chốt giữ, nhằm điều chỉnh khe hở hướng kính.
  • Vòng bi dạng bán vòng: Tức là vòng bi chuẩn nửa, có thể được lắp đặt theo hướng bán kính và được sử dụng để hỗ trợ một phần của trục.

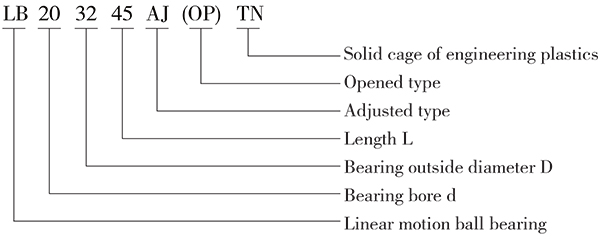

Ký hiệu của vòng bi chuyển động tuyến tính

Dung Sai

Vòng bi chuyển động tuyến tính được sản xuất theo dung sai hạng thông thường P và dung sai chính xác J.

Các vòng bi dòng đặc biệt chỉ được sản xuất theo dung sai hạng thông thường.

Độ lệch kích thước ở mọi mức được tham khảo theo dữ liệu trong bảng.

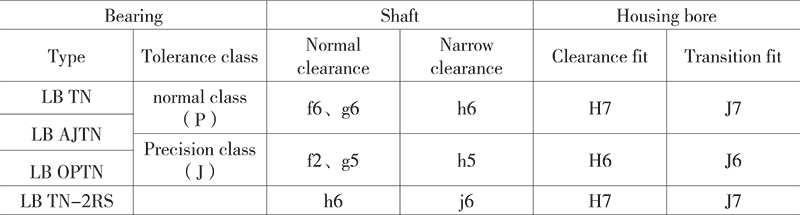

Độ dung sai của trục và vỏ
